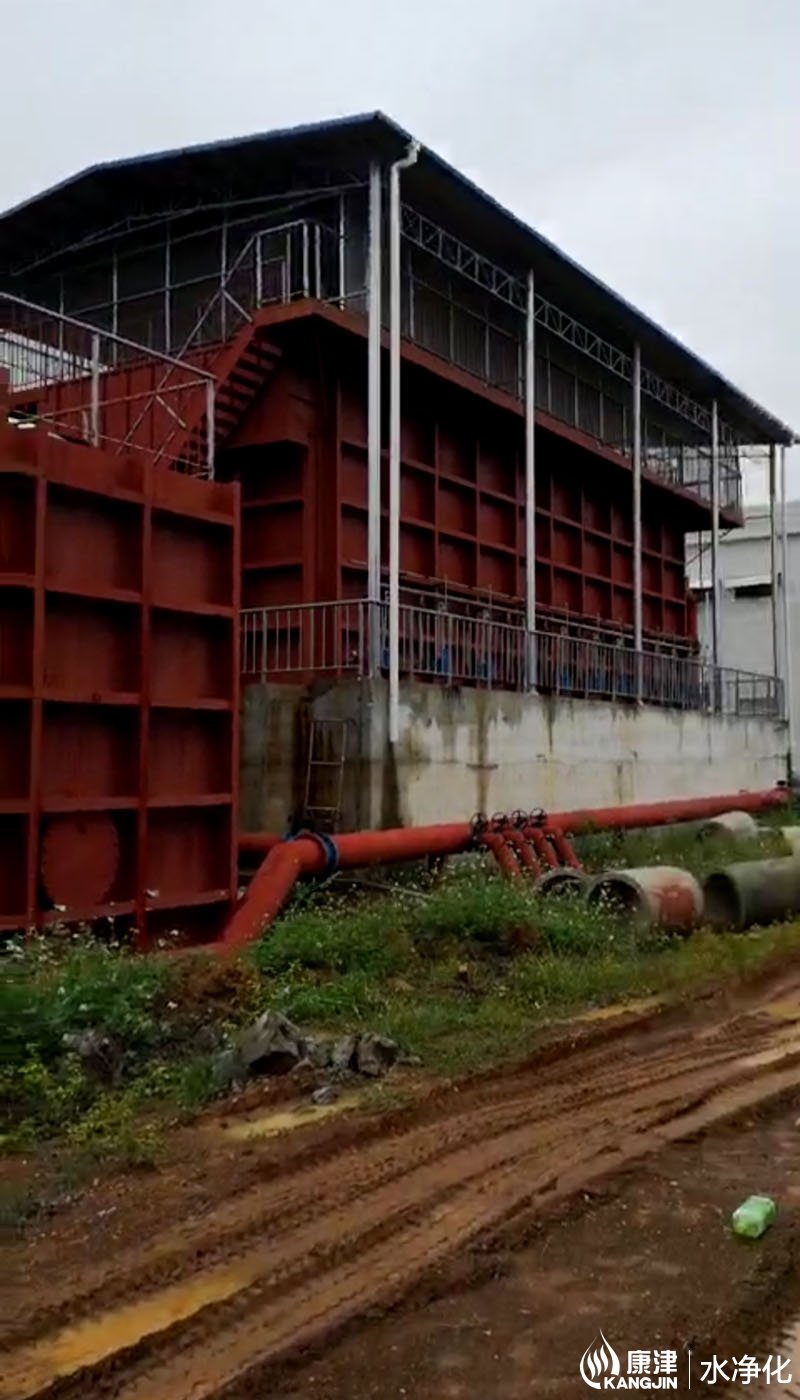

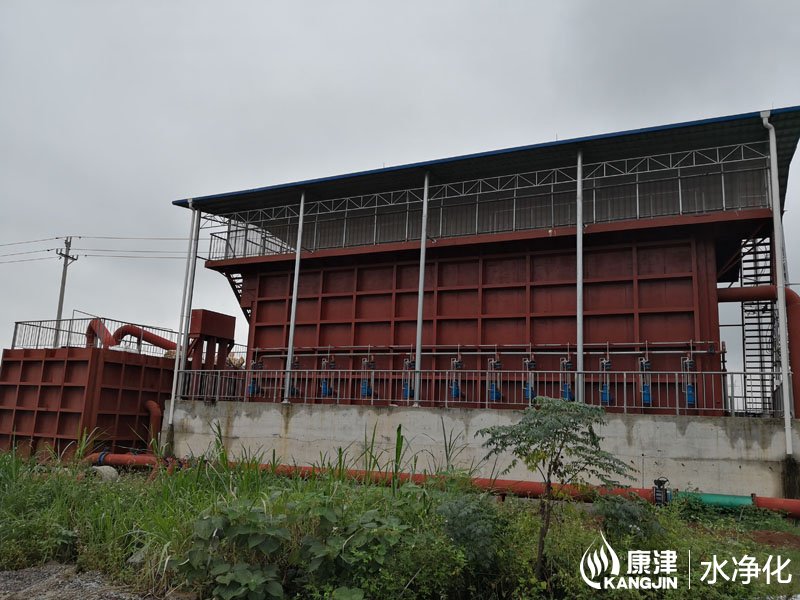

重力式一體化凈水系統，每小時400噸處理量
人氣：0
重力式一體化凈水系統工作原理
本設備沉降區分為上下兩部分，主要是依據淺層沉淀理論，設置了斜管加速沉降,下部沉降快速形成的大顆粒狀絮體，在兩層斜管之間由于水流方向發生改變，將會增加小顆粒絮體間的接觸機會，在流經上層斜管時，進一步提高水質，沉淀池污泥一部分回流絮凝反應池，剩余污泥部分入污泥區，污泥定期外排。斜管清水區出水經波形多孔集水板集水，均勻分配給分配水箱，分配水箱出水進入濾池，進行過濾去除泄漏的微量懸浮物，出水經沖洗水箱進入蓄水池。該濾池采用反射板布水，多孔板集水，濾料為石英砂反沖洗為達額定水頭損失后，自動虹吸反沖
該凈水器凈水裝置本身從反應、絮凝沉淀、集水、配水、過濾、體內反洗、排泥等一系列運行程序，均達到全自動運行的效果。原水在進入全自動凈水器
時，首先進入裝置底部的配水區，穿孔管布水的方式，確保凈水設備布水均勻，每個微孔水流以一定的流速噴出，防止絮凝污泥的沉淀。在反應區通過剩余污泥的循環回流,原水中的細小礬花與污泥進行充分接觸,發生絮凝反應，使水中的小礬花逐漸狀大,形成大顆粒絮狀體，為斜管沉降創造有利條件,同時提高污泥的濃縮倍率,提高污泥區污泥含量,減少系統的自耗水率。凈水器通過前級水的壓力至后級濾池高位出水箱，出水系統采用中間出水確保系統出水的均勻性。由于進行均勻布水,水流速度的降低，并緩慢進入高濃度絮凝區, 絮凝區由于污泥濃度較高,前級混合后的原水在污泥的吸附作用下,進行徹底的混凝反應,形成, 絮狀體懸浮物在一層斜管區進行整流,并起均勻布水及導流的功能,經充分反應后絮狀水體沿二層斜管傾斜方向往上流動，進入沉降區內,進行固液分離,沉積下來的污泥在重力作用下,沿斜管傾斜方向往下滑落,進入污泥區,滑落的礬花在導流斜管的水力作用下,被推到凈水裝置的泥斗內,而通過斜管澄清后的水則由凈水裝置上部配水裝置,進入過濾室內，并由上而下通過濾料層、濾頭匯集至裝置底部的清水室,并由連通管通至裝置頂部的清水池。

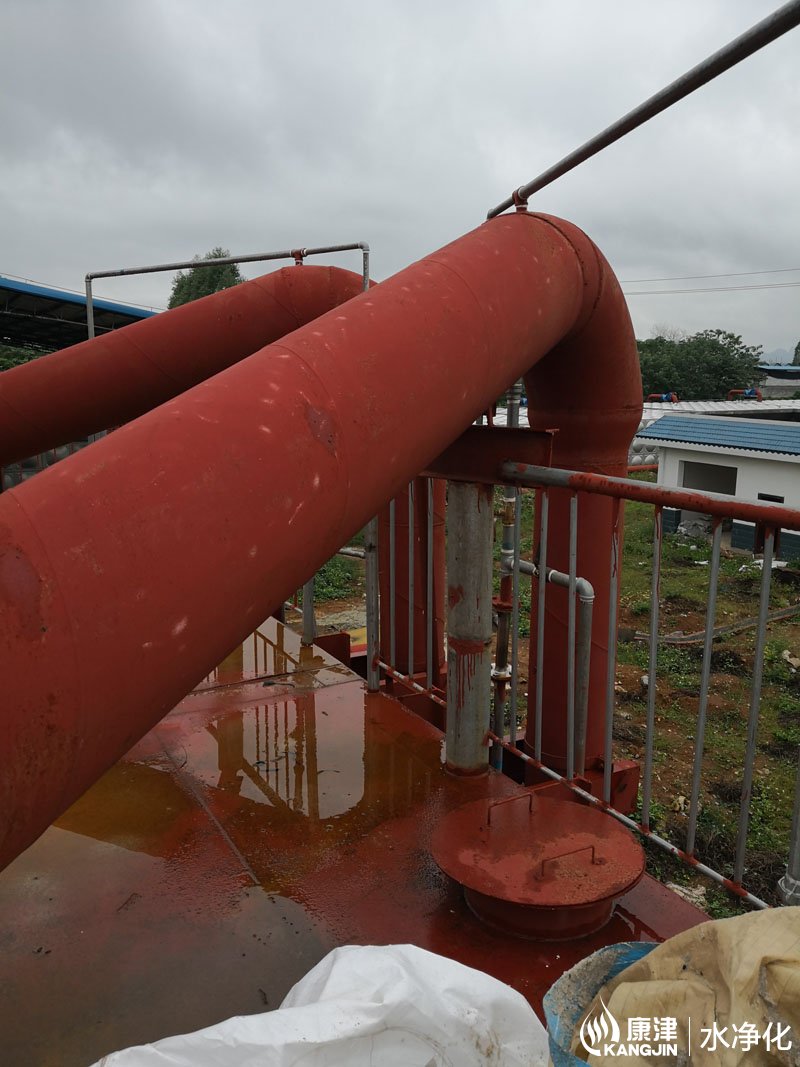

設備排泥：全自動凈水器斜管區沉淀下的泥渣，經排泥閥定時排泥。反沖洗虹吸排污：斜管沉淀區出水經濾料層過濾一定時間后，由濾料層的運行阻力逐漸增大，過濾室水位逐漸上升，當水位上升至虹吸輔助管時，虹吸管內空氣隨著虹吸輔助管排水,將虹吸管內空氣不斷帶走,形成負壓,最終使虹吸管內的水位接通,即形成虹吸，過濾室上室清水在清水層的靜壓及真空吸引下迅速反沖洗，裝置內清水按照正常運行路徑反方向返回，當清水經過濾料層時即開始對濾料進行反沖洗,反洗強度通過調節虹吸排水管管口的錐形調節板,預先設定反洗強度及反洗歷時,反沖洗歷時4—6分鐘。反洗強度為14—16l/m2.S。
全自重力式一體化凈水的特點：
本裝置采用重力、虹吸的原理自動控制，不僅系統的維修及維護的工作量小，且運行可靠；穩定。
通過對沉淀過濾表面負荷，有效水深，集泥池等參數的設計，合理選擇，從而提高了固液分離的效果；
系統中所選用的加藥系統為計量泵加藥，加藥量可在0-155L/H進行調節。
